白車身氣密性試驗臺
白車身氣密性試驗臺設備介紹
本試驗臺主要用于整車氣密性檢測，依據標準GB/T 1236-2000（等效AMCA210-2007）進行設計。
車室氣體密封性試驗研究可對建立各種汽車(包括: 正在開發的整車，小批量生產的整車，大批量生產的整車；經過路試或臺架試驗的整車等) 乘客室整體與各個局部的氣體泄漏量，分析各種密封結構的密封性能的好壞以及這些結構與成本的關系，為產品設計開發提供更好的車室氣體密封方面試驗數據；以及對建立在各種外界條件下整車的暖風送熱量、空調制冷量與車室氣體泄漏量三者之間關系，都具有十分重要的作用。
白車身氣密性試驗臺功能
白車身氣密性試驗臺主要用于小風量試驗、整車密封的（吹氣，正壓）試驗、汽車出風口風量測試功能（吸氣）以及進行汽車空調風量分配試驗，設備主要對汽車空調總成各個風口的風量進行測試，考察整車空調系統是否滿足標準要求。
白車身氣密性試驗臺工作原理：
白車身氣密性試驗臺主要是通過風管連接變頻風機、多噴嘴風室風洞、車體乘坐艙直接連接風管，使用電氣控制系統連接變頻風機、傳感器等，軟件系統使用通訊協議控制電氣系統進行變頻風機調速、設備開關等動作，并獲取傳感器數據，進行計算、分析、反饋控制、報警提示等操作。軟件系統可以在界面上實時顯示數據的曲線，并打印試驗數據報表。
白車身氣密性試驗臺用途：
1.用于白車身氣密性測試。
2.整車車身泄漏量測量。
3.用于進行汽車空調風量分配試驗，設備主要對汽車空調總成各個風口的風量進行測試，考察整車空調系統是否滿足標準要求。
白車身氣密性試驗臺技術參數：
|
風量調節范圍： |
10~800m³/h |
溫度測試精度： |
0.1℃ |
|
重復性測定精度： |
≤1.5%-2% |
測量分辨率要求： |
壓力0.1Pa |
|
測試壓力： |
250Pa |
泄漏量： |
0.1㎡/h，0.1L/S |
|
靜壓： |
-500-500Pa |
噴嘴模式： |
噴嘴自動 |
|
環境溫度： |
-20℃--60℃ |
電流： |
4A |
|
電壓： |
380V±10% |
功率： |
約1.5KW |
|
尺寸規格： |
700*700*2000mm |
重量： |
約180kg |
|
設備控制參數： |
風洞靜壓；噴嘴兩邊差壓；輔助變頻風機 |
||
|
設備測量參數： |
風洞靜壓；風洞噴嘴兩邊壓差；風洞測量風室溫度、濕度、大氣壓力
|
||

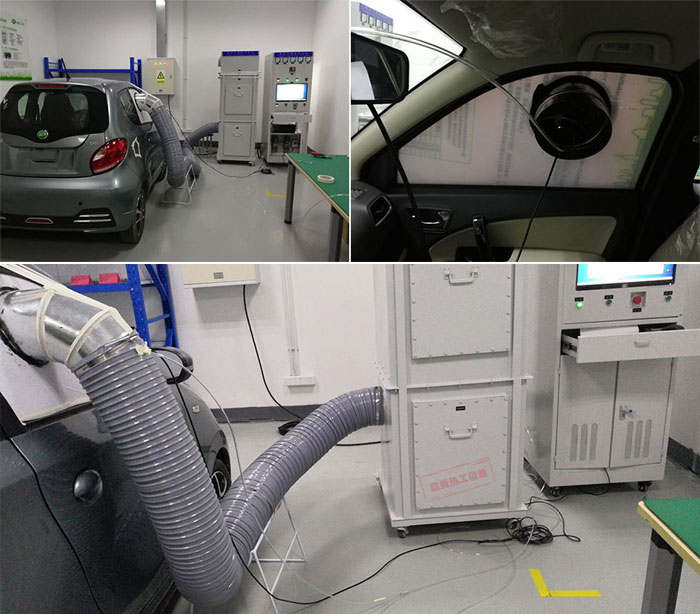

白車身氣密性試驗臺產品效果圖：

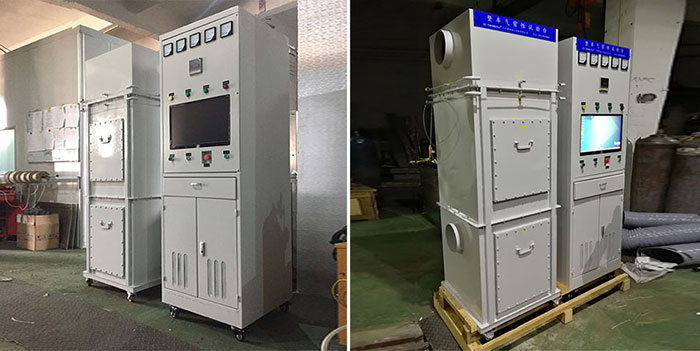

白車身氣密性試驗臺結構：
