AMCA210 風量測試臺-最完整的風扇性能測試與標準流量產生裝置

風量測試臺AMCA 210標準風量測試臺是一種用于測量風機和風扇氣流性能的設備，遵循行業內公認的AMCA 210標準，確保測試的精確性和可重復性。





主要適用于：熱測試、阻抗測試、流量測試



根據以下標準設計制造：



(1) GB/T1236-2000
(2) AMCA210-99
(3) ISO5801-1997
(4) BS848
(5) DIN 24163
(6) JIS B 8330-1981



原理：



風量測試臺主要采用壓差式風洞測量風量，采用多個流量噴嘴組合測試，噴嘴采用氣缸自動封堵方式，噴嘴前后配有均流網裝置，采用多噴嘴組合方式測量空氣流量
單個噴嘴流量：QN=Cd*Un*An
多個噴嘴組合的流量：QT=∑QN



主要功能：



1.風量測量：測試臺能夠精確測量風機和風扇在不同工作條件下的風量輸出，確保數據的準確性。

2.壓力測量：可以在不同風量條件下測量靜壓和總壓，為性能評估提供全面數據支持。

3.效率評估：通過綜合風量和壓力數據，計算出風機和風扇的效率，為產品優化提供重要參考。

4.性能曲線繪制：根據測試數據繪制風機和風扇的性能曲線，便于深入分析其性能特性。

5.數據記錄和分析：配備先進的數據采集系統，能夠實時記錄和分析測試數據，并生成詳細的測試報告。



優勢：



1.精確性：嚴格遵循AMCA 210標準，確保測量結果的精確性和一致性，為研發和質量控制提供可靠數據。

2.可重復性：標準化測試流程和設備設計，保證每次測試結果的高度一致性，提升測試效率。

3.綜合性：不僅能夠測量風量，還能同時測量壓力和效率等多種關鍵參數，提供全方位的性能評估。

4.可靠性：設備設計和制造符合高標準，確保在長期使用中的穩定性和可靠性。

5.數據管理：先進的數據采集和分析系統，便于數據管理和報告生成，提高工作效率。

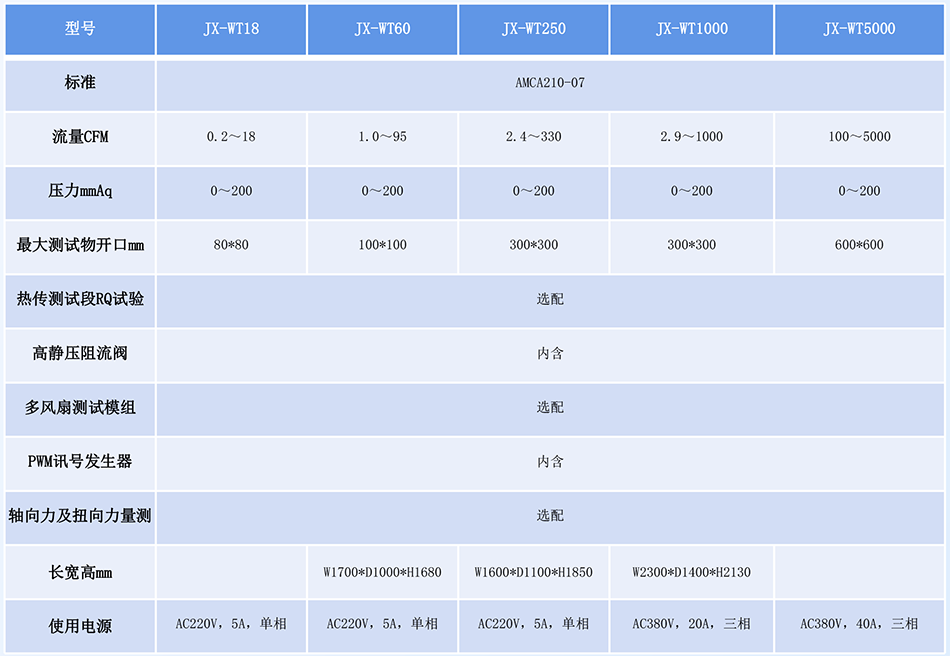

技術參數：





特點：



☆ 根據AMCA 210-07標準設計制造
☆ 全系統自動化控制
☆ 設備流量精度
☆ 風扇PQ5種測試模式
☆ 標準狀態STP轉換
☆ 高靜壓風扇測試
☆ 系統流阻曲線（SRC測試）
☆ 散熱模組自動熱阻-流量（R-Q）測試
☆ 品管-Cpk測試
☆ 品管-控制點（Operation Point）檢查



應用案例：

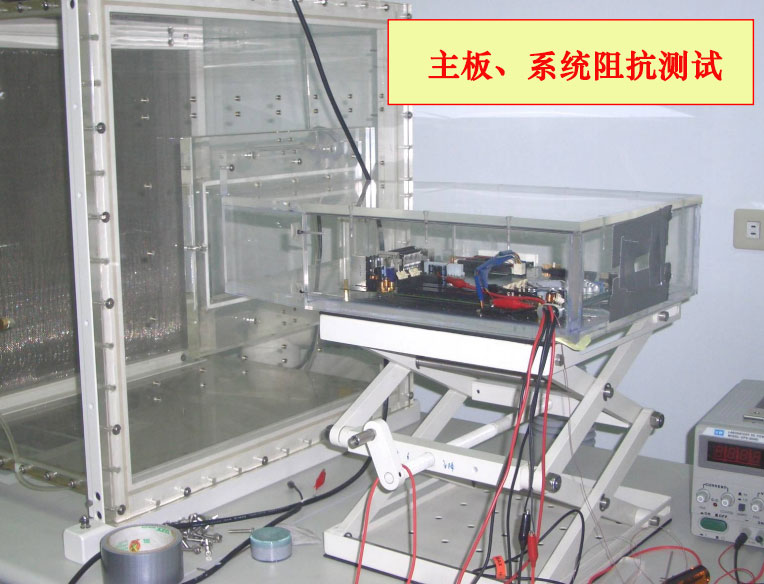

系統阻抗測試

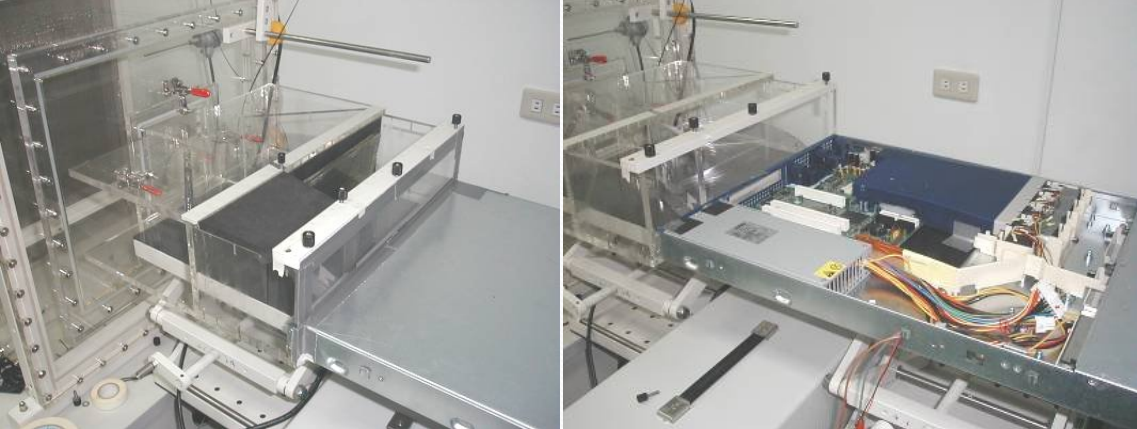

服務器熱測試、阻抗測試、流量測試

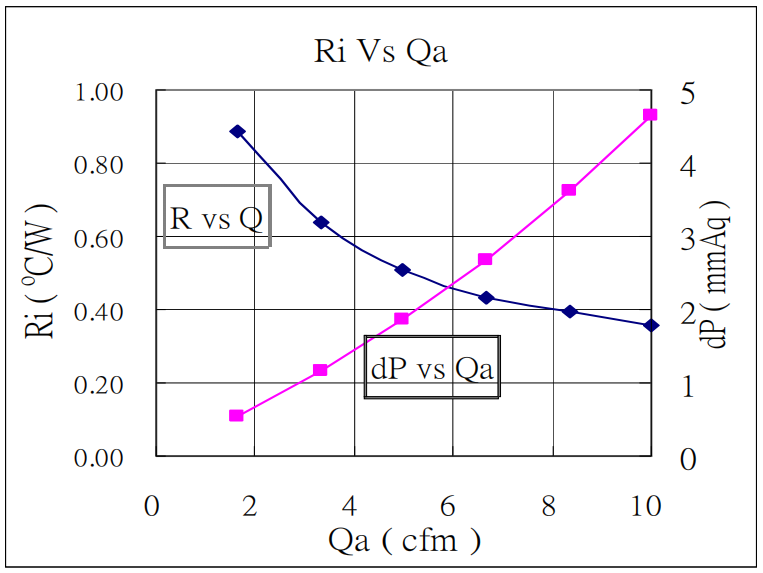

熱阻曲線測試

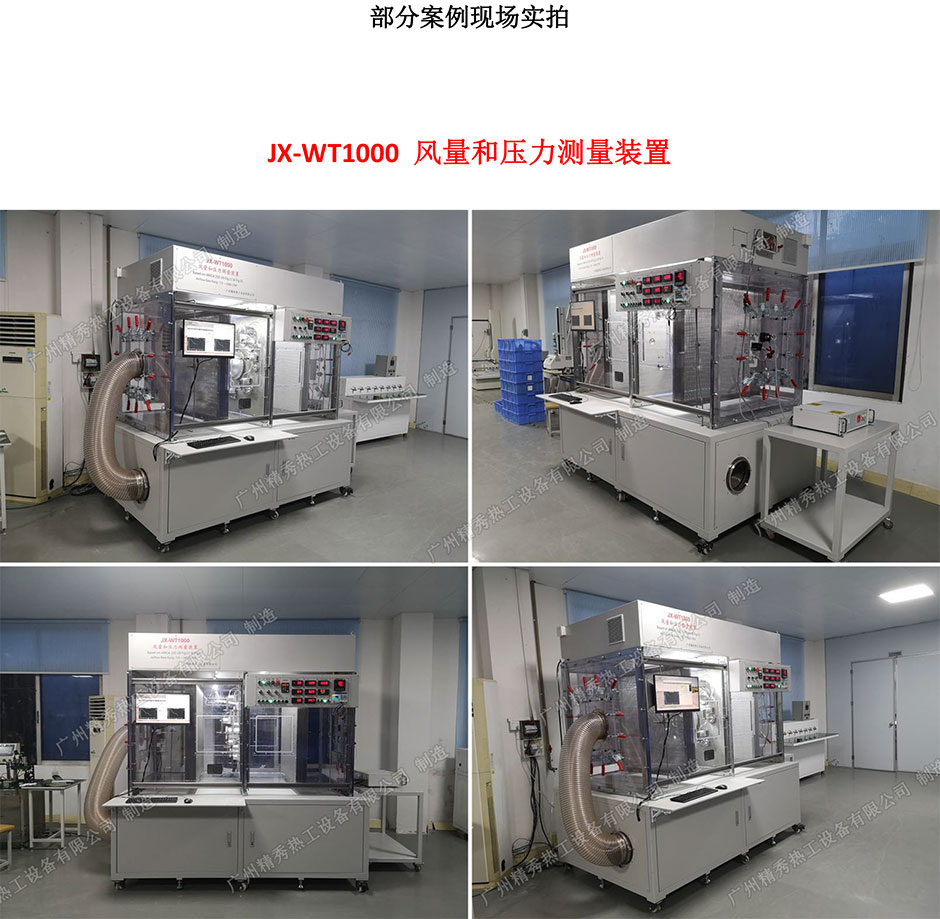

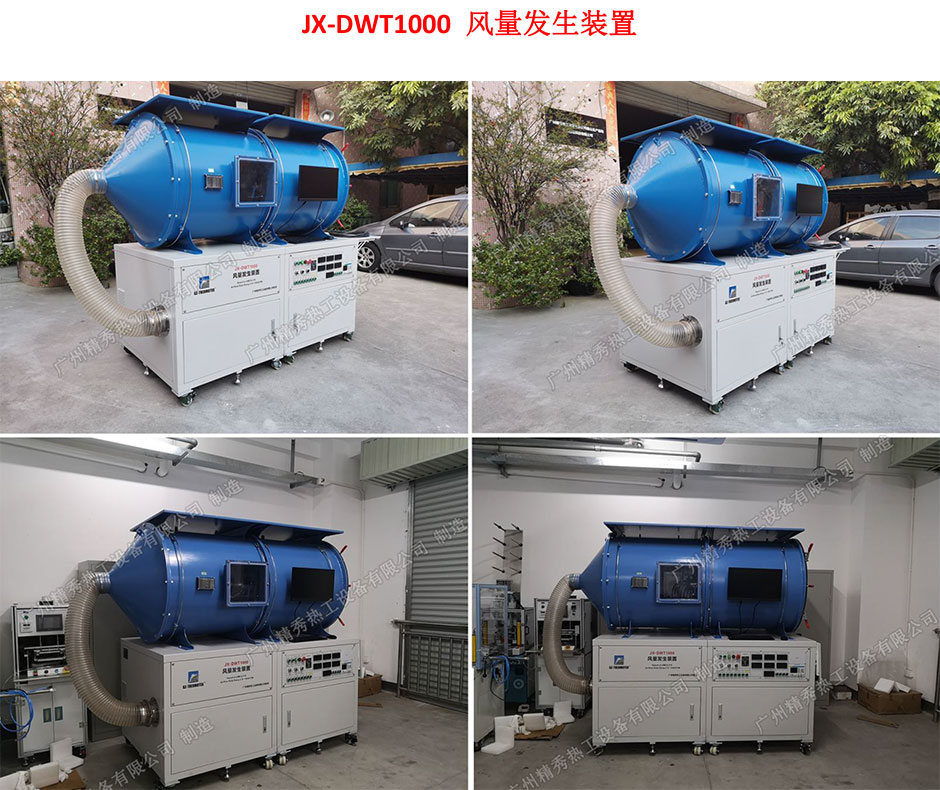

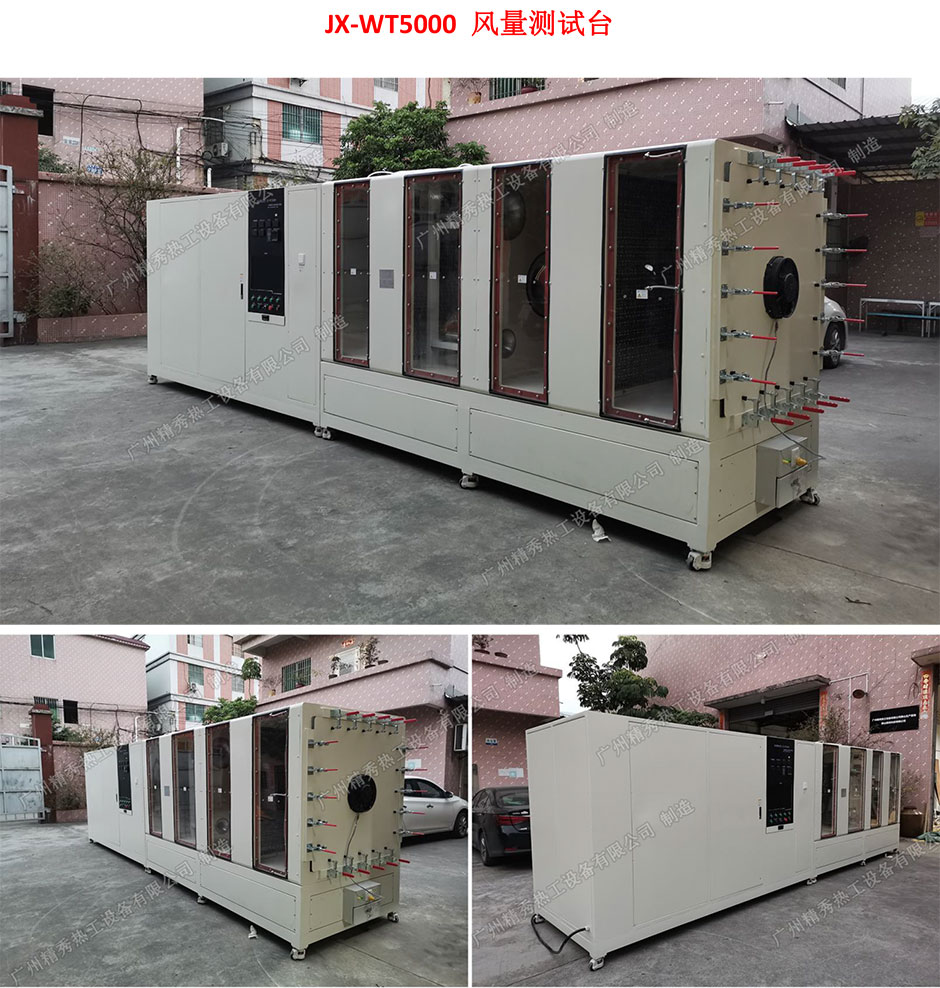

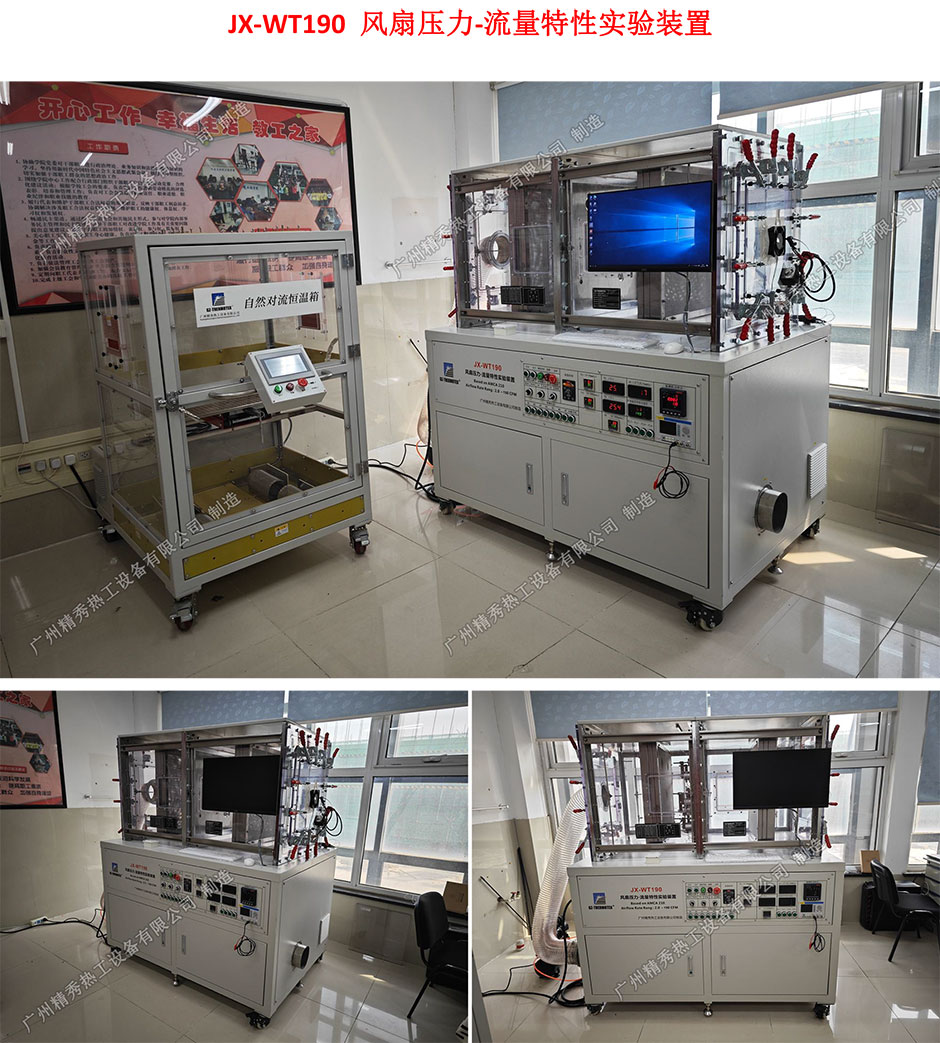

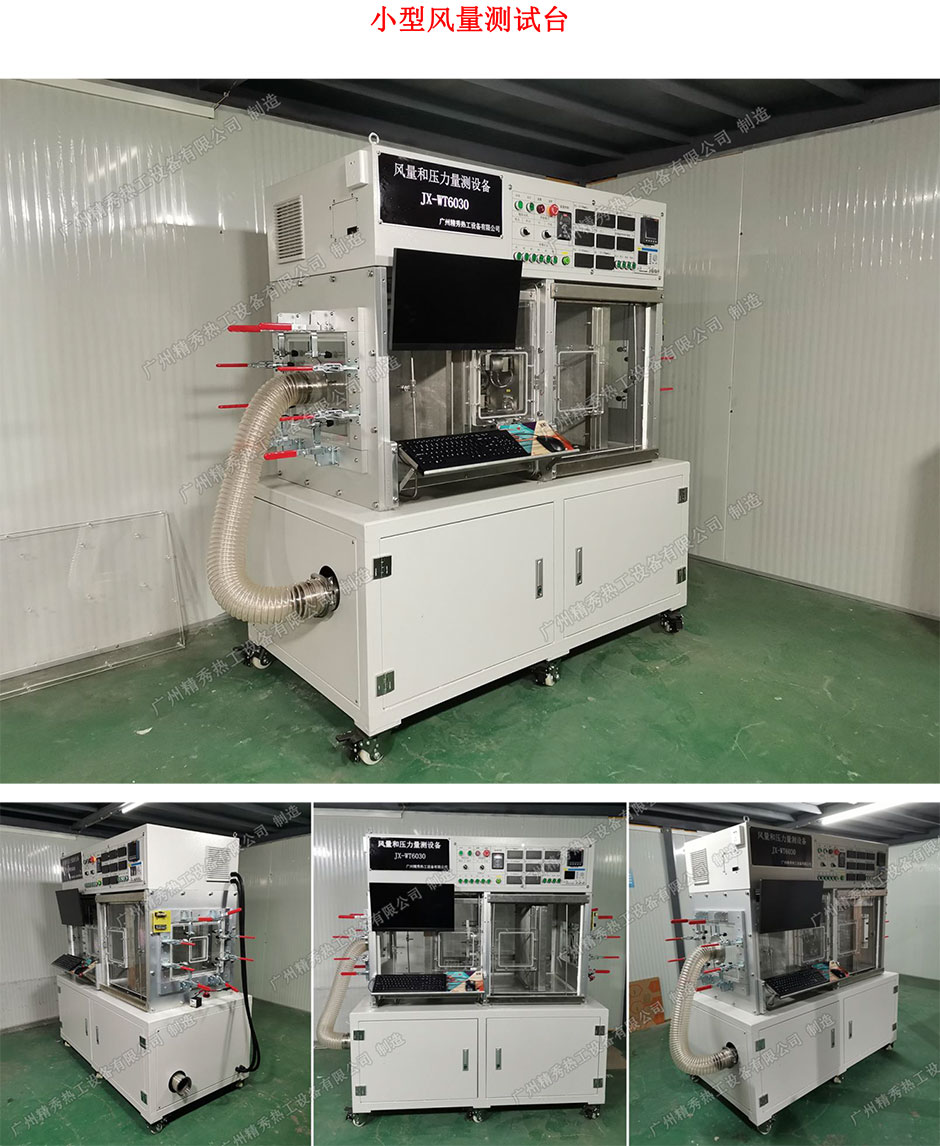

部分案例實拍
