通常制冷系統以壓縮機和膨脹閥為界，根據壓力的不同，可以分為高壓側和低壓側兩部分。

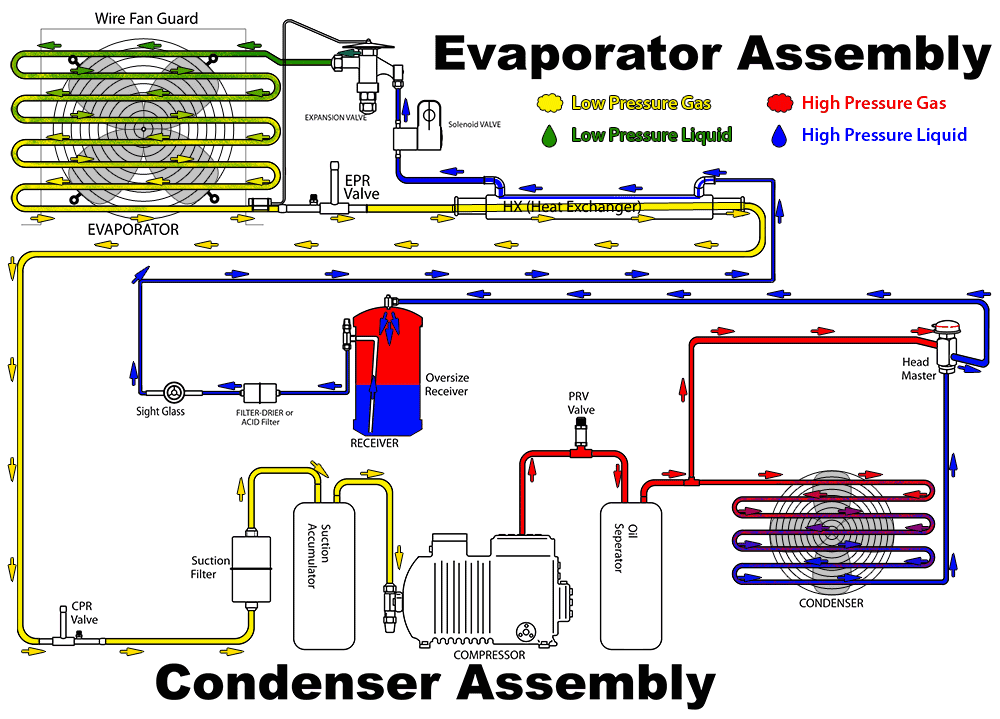

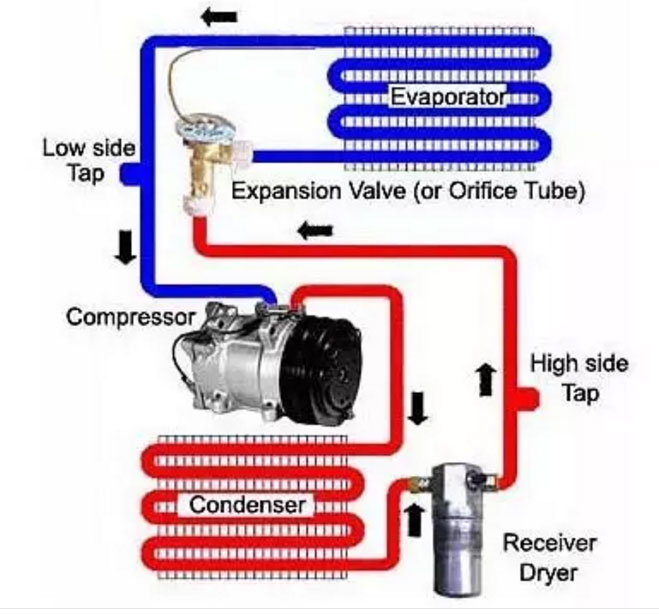

制冷系統組成及運行原理動畫


一、高壓側（HIGH SIDE）

大致相當于20個大氣壓的高溫高壓氣體（300 psi of Hot High Pressure Gas）

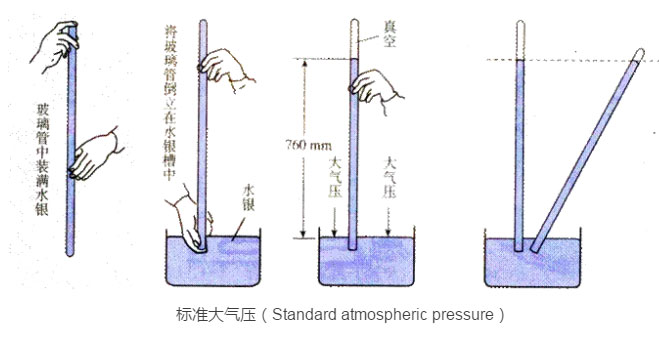

換算：1個標準大氣壓=14.7Psi=1.013bar=0.1013MPa

1、壓縮機

COMPRESSOR

將低壓氣體壓縮為高壓氣體。

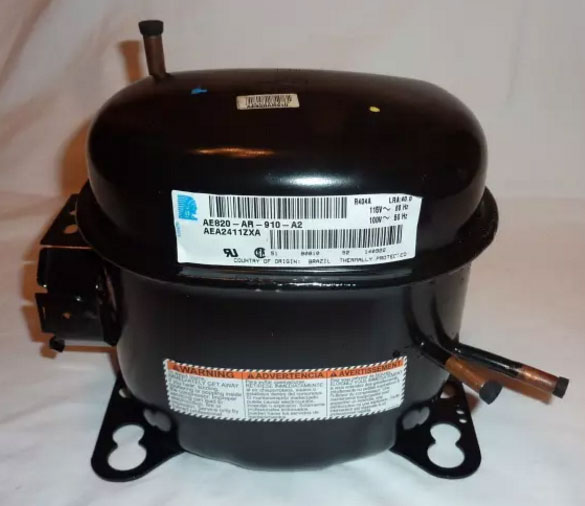

壓縮機

2、冷凝器（CONDENSER）

冷凝器是一個用于將制冷劉所含熱量釋放、并將制冷劑由氣態轉變成液態的熱交換器。將高溫高壓的氣態制冷劑變成高壓液態制劑。

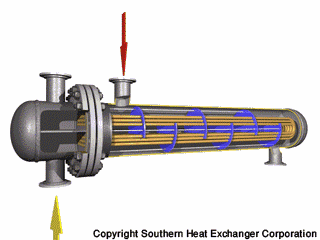

實物解剖圖

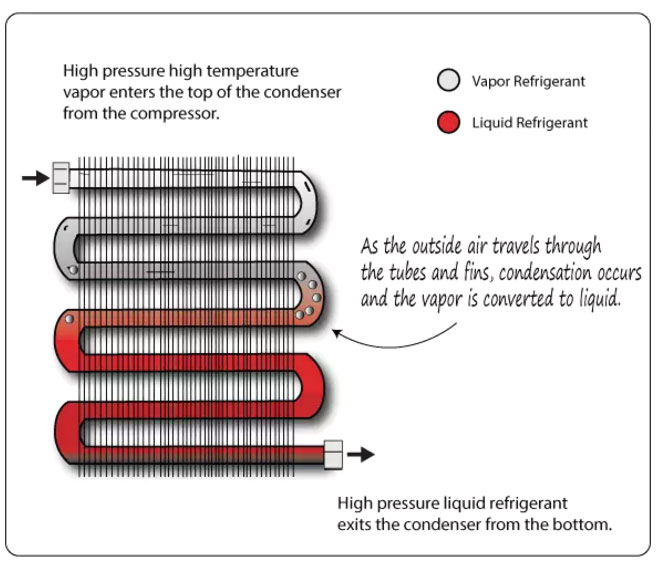

片式冷凝器結構示意圖

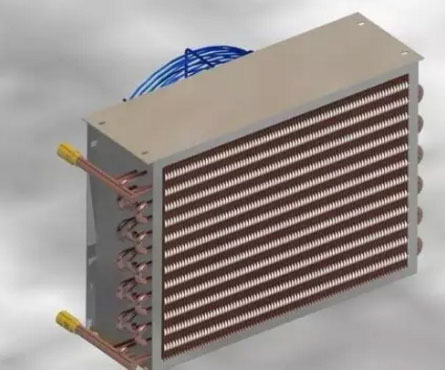

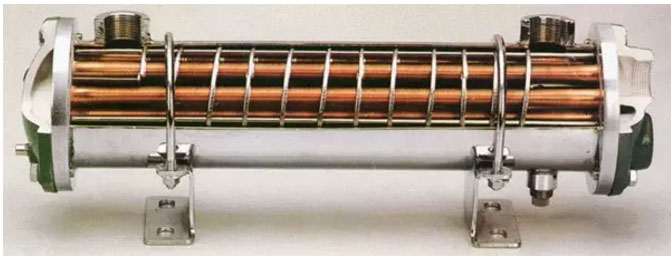

實物圖

3、貯液干燥器（RECEIVER DRIER）

儲存、緩沖、干燥和過濾。

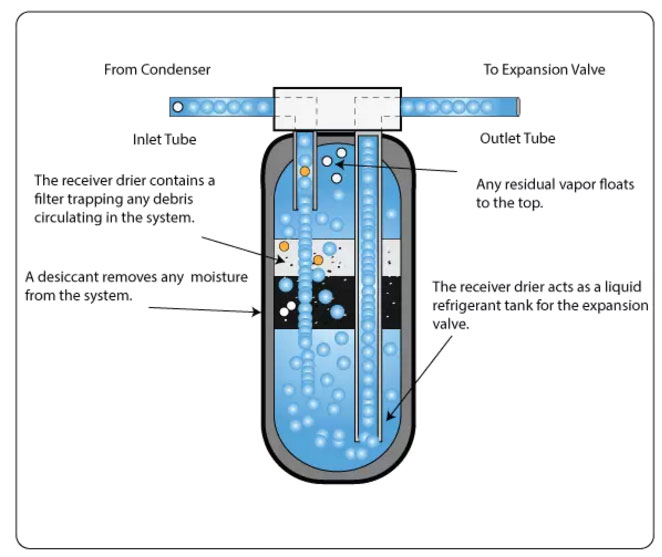

貯液干燥器結構圖

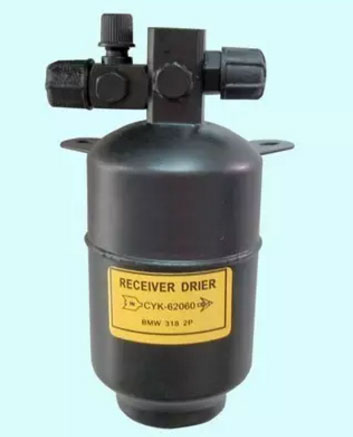

貯液干燥器實物圖

4、膨脹閥（EXPANSION VALVE）

節流降壓、控制過熱度、調節流量、防止壓縮機液擊。

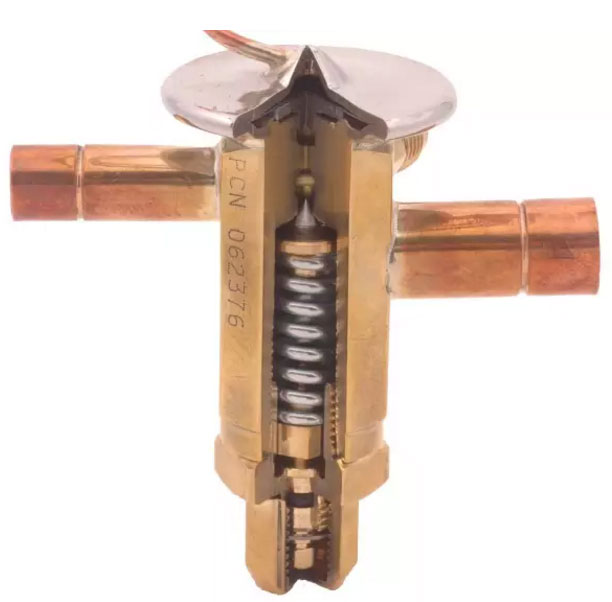

一種熱力膨脹閥解剖圖

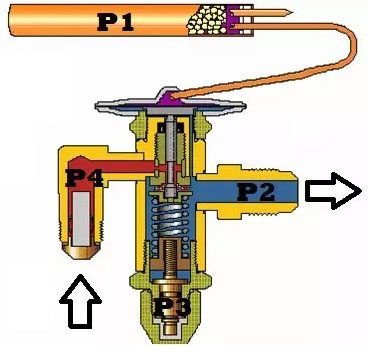

P1+P4 = P2+P3
P1 = Bulb Pressure (Opening Force)
P2 = Evaporator Pressure (Closing Force)
P3 = Superheat Spring Pressure (Closing Force)

P4 = Liquid Pressure (Opening Force)

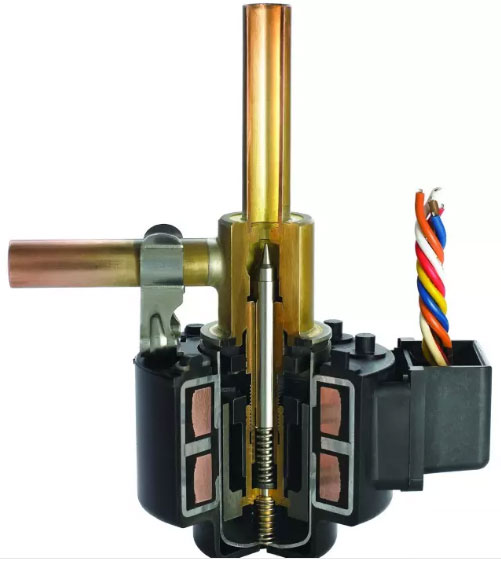

一種電子膨脹閥解剖圖

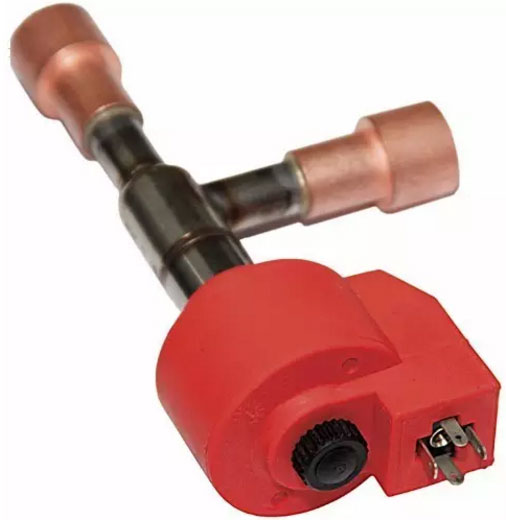

一種電子膨脹閥外觀

5、蒸發器（EVAPORATOR）

吸收空氣中的熱量（降溫），干燥空氣（降濕）。

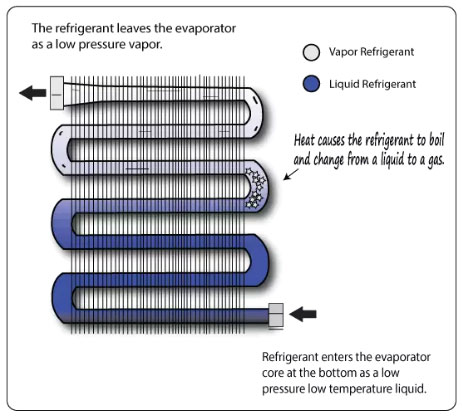

蒸發器結構圖

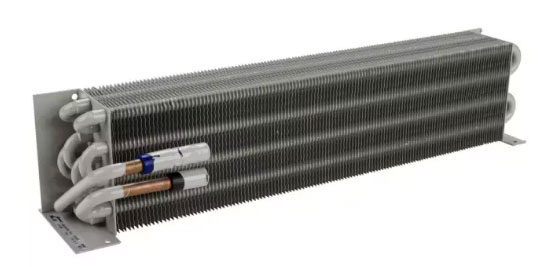

蒸發器實物圖
