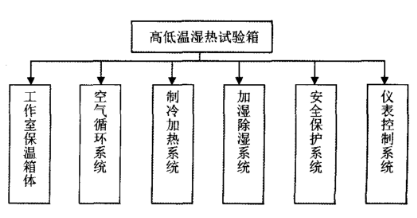

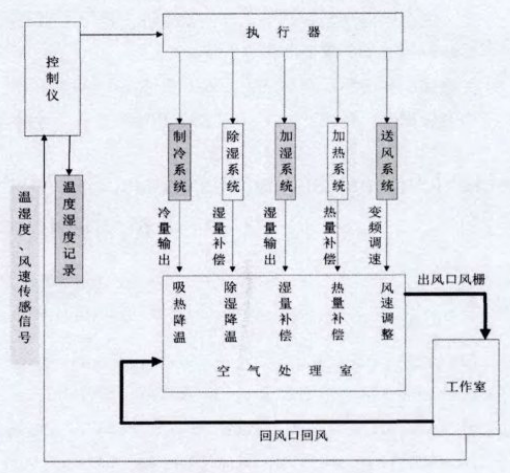

2、高低溫濕熱試驗箱水路現存問題分析及改造方法



2.1水路現存問題分析



高低溫濕熱試驗箱在保障密集濕熱試驗任務時，系統穩定性差，故障率高，在半年時間內水路系統發生了3次故障，2次因水泵故障，1次因水泵皮囊漏水故障，3次均導致了試驗任務中斷，嚴重影響了試驗任務的進程。

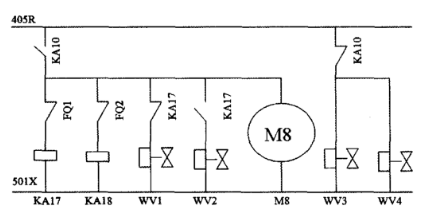

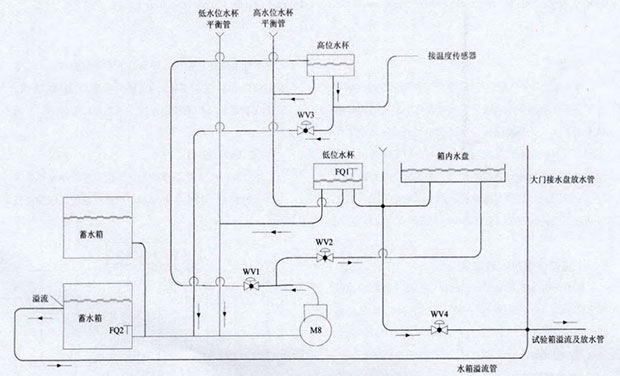

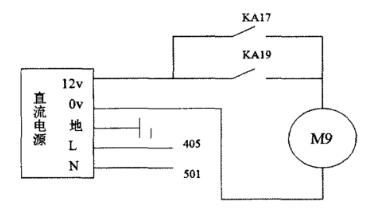

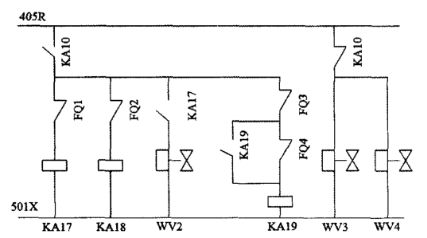

高低溫濕熱試驗箱現水路設計圖如圖3所示：M8計量泵通入220V電源后，WV2電磁閥打開，將蓄水池中的水加入到箱內水盤，當?shù)臀凰械乃_(dá)到FQ1浮球時，WV2電磁閥關閉，同時WVl電磁閥打開，這時計量泵持續的將水泵到高位水杯，高位水杯再不斷的流向低位水杯，當濕熱試驗結束，WV3、WV4電磁閥打開，放掉水杯和水盤內剩余的水。在這個水路循環系統中，只要設備在做濕熱試驗，計量泵M8就需要一直不停的工作，有時濕熱試驗連續要做很多天，在任務量比較大時，這就給水泵造成長期滿負荷工作，并且水泵皮囊長期擠壓也容易造成漏水，這就致使整個濕熱水路循環系統容易發生故障，經分析該水路系統在設計時理論上沒問題，但在實際使用過程中，實用性和穩定性不足就暴露出來了。


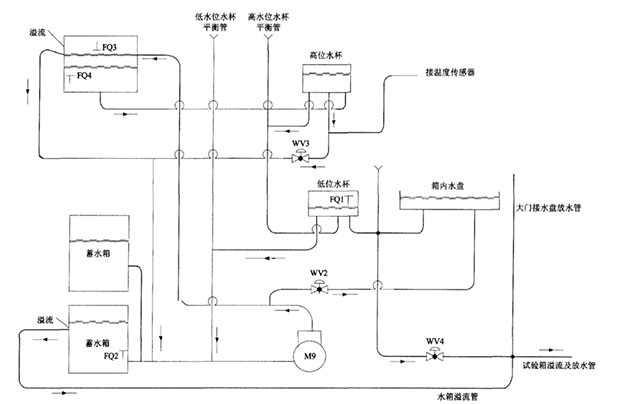

圖3  高低溫濕熱試驗箱現水路設計圖
