3、控制系統硬件設計

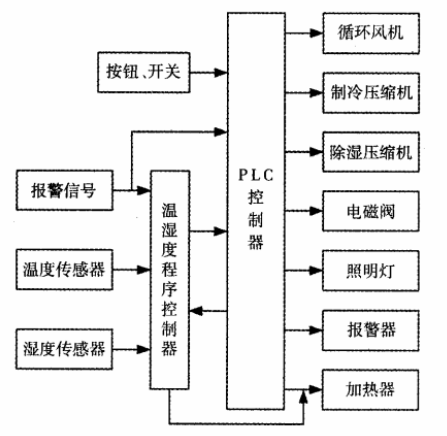

快速溫度變化試驗箱控制系統硬件主要由西門子S7-200PLC、優易控UMCI200系列溫濕度程序控制器、按鈕開關、傳感器、壓縮機、加熱器、循環風機、報警器、照明燈、電磁閥等構成?？刂葡到y(tǒng)具體硬件結構框圖如圖2所示。PLC控制器通過接收來自按鈕、異常報警以及溫濕度控制器的輸入信號，經過邏輯運算處理，通過輸出模塊控制壓縮機、加熱器等控制對象。

圖2 控制系統具體硬件結構框圖



西門子S7-200PLC屬于模塊化、可擴展小微型PLC系統4，在實時模式下具有結構緊湊、功能強大、操作編程簡單、響應速度快，運行穩定可靠等諸多優點，在很大程度上取代了傳統的繼電器電路，在機床、生產加工設備等自動化控制領域應用十分廣泛，由于該試驗箱控制點數多達62個，所以最終選擇了西門子226PLC和16入16出的223擴展模塊。作為快速溫度變化試驗箱的控制核心部分，PLC主要完成了整個試驗箱自動操作的順序邏輯運算控制以及報警信息處理等功能。



優易控UMCl200系列溫濕度程序控制器是日本優易控株式會社推出的新一代專用于高低溫試驗箱的真彩液晶可程式溫濕度控制器，主要有觸摸屏、ACU模塊和DCU模塊組成，其具有簡單的邏輯運算控制、溫濕度顯示、試驗數據的存儲、溫度曲線顯示以及故障顯示等功能。作為快速溫度變化試驗箱的主要控制部分，溫濕度程序控制器主要完成了對溫度和濕度的數據采集以及數據處理，并通過開關量輸出模塊將相關信息傳送給PLC。

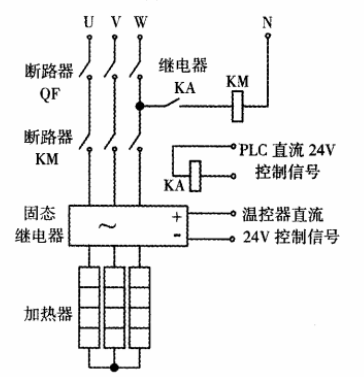

在控溫工作時，溫濕度程序控制器會根據箱體內實際溫度的上下波動而控制加熱器的頻繁啟停，由于加熱器的功率較大，普通接觸器難以承受頻繁的啟停，因此，在硬件設計時選擇了固態繼電器。通過溫控器以及PLC的輸出來共同控制固態繼電器的控制元件，從而滿足了對加熱器的控制要求。加熱系統控制圖如圖3所示。


圖3 加熱系統控制圖

為了保證快速溫度變化試驗箱的安全運行，該控制系統設置了大量的報警信息,如相序報警壓縮機過載報警、加熱器過載報警、超溫報警、高低壓報警、水流量報警等十多個報警信息。當有報警信息輸入時,PLC會根據不同的報警信號做出不同的處理,同時這些報警信號也會傳送給溫控器,通過觸摸屏實時顯示報警信息,并提醒用戶及時解除報警。除此以外,PLC程序還完成了對玻璃加熱器、門加熱器、照明燈、蜂鳴器等輔助設施的控制。



由于優易控廠家已將UMC1200系列溫濕度程序控制器做了完整封裝,因此,在做溫控器控制程序時,只需通過觸摸屏對其系統設置中的一些主要參數進行設置,并進行相應的簡單邏輯編程即可。主要系統設置包括報警設置、IS溫度設置、EVT設置、DO設置以及PID參數設置等。由于溫度傳感器檢測的實時溫度信號僅僅傳送給了溫控器,而沒有進入PLC控制器,所以為了讓控制系統更好地運行,根據實際工作要求,溫控器設置了大量的溫度偏差報警,溫度偏差范圍報警,絕對值溫度報警等,經過簡單的邏輯關聯,通過溫控器的輸出將信號傳送到PLC控制器,相當于實現了溫控器與PLC的簡單的開關量信號通訊。系統在控溫階段時,溫控器會根據自身的AT自整定,自動計算出所需要的PID參數,通過溫控器自身的PID控制來完成對控溫精度要求的實現。



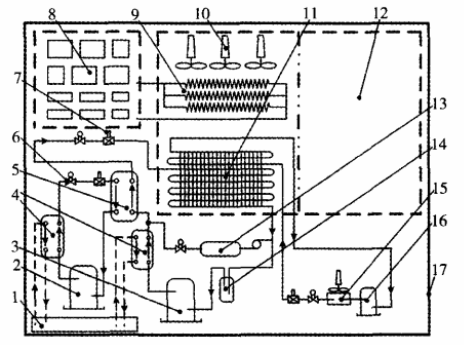

為了達到快速升溫和快速降溫的要求,試驗箱裝備了大功率的制冷系統和加熱系統。在快速降溫過程中,當箱體內的溫度接近目標溫度時,系統會開啟加熱器,通過加熱器產生的熱量去平衡制冷系統所產生的冷量,以此來達到平穩過渡減少溫度負過沖的目的。但是,由于溫控器的PID運算本身的局限性,通常是當溫度出現負偏差以后才會快速的增加熱輸出,這樣就很容易出現負過沖現象。因此,制冷系統增加了一些旁通閥,通過設定不同的溫度報警點,在不同溫度點時開啟不同的旁通閥,以減少進入箱體內的冷量,從而有效的防止了快速降溫過程中的負過沖現象。在快速升溫過程中,當溫度接近目標值以后,PD運算才會減少加熱器的輸出,同樣受PID運算的局限性以及加熱器余熱的影響,此時會存在溫度正過沖現象。為此,將加熱器分成三組來分別控制,一組受溫控器的熱輸出控制,另外兩組受PLC控制。在接近目標溫度時,逐漸減少加熱器的組數,從而有效的解決了正過沖現象。另外,根據用戶的要求,通過溫控器上的以太網接口與上位機相連,實現了遠程網絡監視和控制。



5、結束語



該快速溫度變化試驗箱控制系統采用西門子PLC和優易控UMC1200系列溫濕度程序控制器來共同作為系統的控制核心,實現了試驗箱的快速平穩升溫和降溫的工作過程,在做程序循環試驗時可得到平穩圓滑的溫度變化曲線,同時保證了試驗箱控溫時的控制精度,采用復疊制冷系統,降低了工作能耗。操作簡單、系統工作平穩可靠。目前,該試驗箱在用戶廠家運行良好。
